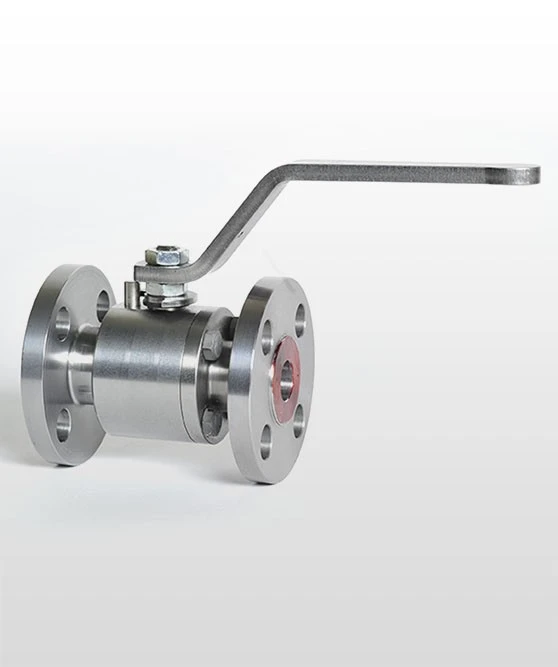

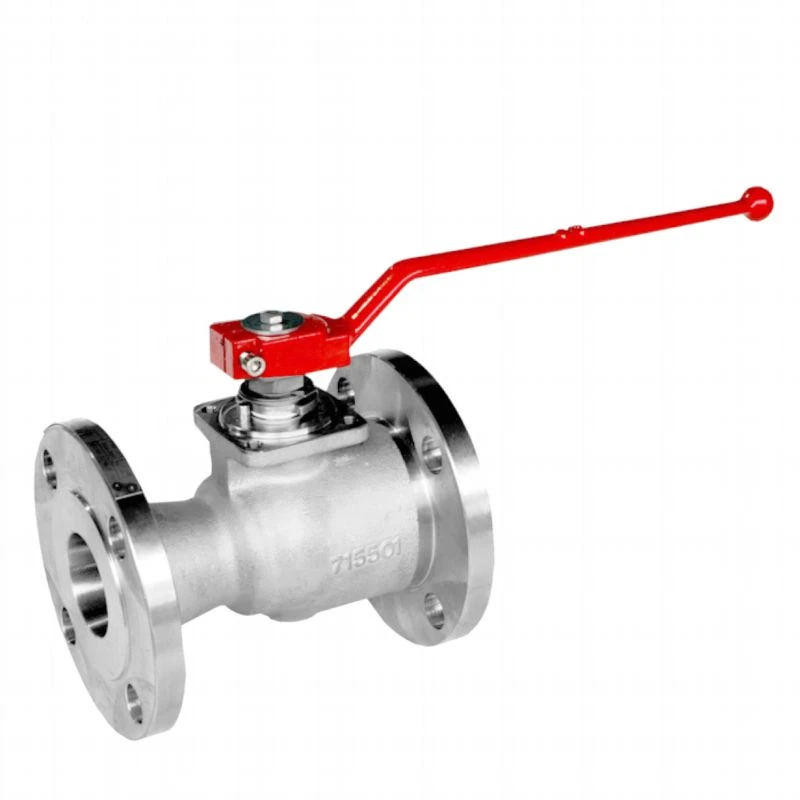

Valv tal-ballun li jżomm f'wiċċ l-ilma

Il-valvi tal-ballun li jżommu f'wiċċ l-ilma tad-dħul mill-ġenb huma manifatturati skont l-API 6D. Il-valv huwa kkonfigurat f'disinn ta 'korp maqsum f'żewġ biċċiet imbevuti, b'dijametru żgħir, adattat għal kundizzjonijiet tax-xogħol ta' pressjoni medja/baxxa. Ikkaratterizzat minn disinn sempliċi, is-sedili tal-valv jiddaħħlu direttament fil-ġisem.
Il-pressjoni tal-fluss upstream timbotta l-ballun free-floating kontra s-sedil downstream-il-kompressjoni li tirriżulta tipprovdi soluzzjoni perfetta ta 'siġillar mingħajr tnixxija.
Iz-zokk huwa mqabbad fil-parti ta 'fuq tal-ballun u jippermetti li l-valv jinfetaħ u jagħlaq b'moviment ta' kwart ta 'dawra.
L-għażla tal-materjal hija kompletament customizable biex tissodisfa l-ispeċifikazzjonijiet tal-proġett tal-klijent u bosta karatteristiċi uniċi huma disponibbli li joffru soluzzjoni teknika mtejba adattata għal ambjent offshore aggressiv u fluwidi korrużivi u li joborxu.

DISINN TAL-VALV

Ibbażat fuq API 6D

FIRXA TA' TEMPERATURA

-150 sa 662 grad F (-101 sa 350 grad )

DAQS

NPS 1/2-6 (DN 15-150)

IL-KLASSJONI TAL-PRESSJONI

ASME 150 - ASME 2500

WIĊĊ IMB WIĊĊ

Skont l-istandard API 6D

TMIEM KONNESSJONIJIET

RF, RTJ skond B16.5 & B16.47
SW, Socket Iwweldjat skond B16.11

DISINN TAL-KORS

Falsifikati/ikkastjar imbarrati b'żewġ biċċiet

DISINN SEDIL

Artab jew metall bilqiegħda bil Hardfacing fuq ballun u sedili

KARATTERISTIĊI

Siġilli sekondarji fil-Graphite pur
Apparat Anti-Statiku
Anti Blow out zokk
Itfija stretta bi-direzzjonali
Ippakkjar ta' zokk ta' emissjoni maħruba baxxa disponibbli
Siġilli O-ring /Lip u konfigurazzjoni tal-Graphite

OPERATUR

Manwal: wrench jew Gear b'katnazz

ITTESTJAR U ĊERTIFIKAZZJONIJIET

Konformità mal-ispezzjoni u l-ittestjar API 6D & ISO 5208 & API 598
Sikur għan-nar u ttestjat għan-nar skont API 6FA/ 607
Ċertifikazzjoni SIL 3 skont IEC61508
Emissjoni maħruġa skont ISO15848
PED 2014/68/UE

Kif hija ddisinjata l-istruttura tas-siġillar ta 'valv tal-ballun li jżomm f'wiċċ l-ilma?

Id-disinn tal-istruttura tas-siġillar tal-valvoli tal-ballun li jżomm f'wiċċ l-ilma ġeneralment jiffoka fuq li jiżgura li l-valv jista 'effettivament jipprevjeni tnixxija medja fl-istat magħluq. Din li ġejja hija deskrizzjoni dettaljata tad-disinn tal-istruttura tas-siġillar tagħha:

Ċirku tas-siġillar elastiku taċ-ċanfrin doppju jew ċirku tas-siġillar elastiku tal-kanal V:

Il-valvi tal-ballun li jżommu f'wiċċ l-ilma ħafna drabi jużaw ċrieki tas-siġillar elastiċi ta 'ċanfrin doppju jew strutturi ta' ċirku ta 'siġillar elastiku V-groove.

Dan id-disinn jipprovdi effett ta 'siġillar stabbli mingħajr telf sinifikanti tal-prestazzjoni tas-siġillar hekk kif in-numru ta' operazzjonijiet jiżdied.

Disinn ta' kuntatt bejn is-sedil tal-valv u l-ballun:

Is-sedil tal-valv huwa ġeneralment iddisinjat b'uċuħ tas-siġillar multipli li joqogħdu mill-qrib mal-wiċċ tal-ballun.

Meta l-ballun idur għall-pożizzjoni magħluqa, il-wiċċ tas-siġillar fuq il-ballun ikun f'kuntatt sħiħ mal-wiċċ tas-siġillar fuq is-sedil tal-valv, li jifforma linja tas-siġillar waħda jew aktar.

L-għażla tal-materjal (bħal azzar li ma jissaddadx, karbur, eċċ.) u t-trattament tal-wiċċ (bħal illustrar, tħin, eċċ.) tal-wiċċ tas-siġillar huma kruċjali għall-prestazzjoni tas-siġillar.

Kaxxa tal-mili u disinn tal-glandola:

Għal valvoli tal-ballun li jżommu f'wiċċ l-ilma b'temperatura ultra-baxxa, sabiex jiġi żgurat li l-kaxxa tal-mili u l-kmiem tal-pressjoni jintużaw f'temperaturi normali u jevitaw il-ġlata lill-operaturi u t-tnaqqis fil-prestazzjoni tas-siġillar tal-ippakkjar, ġeneralment jiġi adottat disinn ta 'zokk tal-valv estiż.

Disinn tal-pjanċa tat-taqtir jintuża fuq l-istruttura estiża taż-zokk tal-valv biex jipprevjeni li l-ilma kondensat jivvaporizza u joħroġ fiż-żona ta 'insulazzjoni, u b'hekk jinżamm l-ambjent tax-xogħol normali tal-kaxxa tal-mili.

Disinn strutturali kontra n-nar:

Id-disinn tal-protezzjoni min-nar huwa partikolarment importanti fil-kundizzjonijiet tax-xogħol speċjali ta 'valvi tal-ballun b'temperatura ultra-baxxa.

Struttura ta 'siġillar b'kanal doppju ta' siġilli tax-xufftejn u siegli tal-feriti spirali jew ippakkjar tal-grafita tintuża fil-konnessjoni bejn il-korp tal-valv u l-bonit u l-kaxxa tal-mili.

Meta jseħħ nar, iċ-ċirku tas-siġill tax-xufftejn jiddewweb u jfalli, filwaqt li s-siegla tal-ferita spirali u l-mili tal-grafita għandhom ir-rwol ewlieni tas-siġillar biex jipprevjenu ammonti kbar ta 'midja milli jnixxu u jkomplu jipprevjenu n-nar milli jespandi.

Disinn awtomatiku ta 'struttura ta' ħelsien mill-pressjoni:

Meta l-pressjoni fil-kavità tan-nofs togħla b'mod anormali, l-istruttura awtomatika ta 'ħelsien mill-pressjoni tal-valv tal-ballun li jżomm f'wiċċ l-ilma tista' tiżgura s-sigurtà tal-korp tal-valv.

Dan id-disinn jippermetti li l-medju fil-kavità tan-nofs tiddependi fuq l-imbottatura tiegħu stess biex timbotta s-sedil tal-valv u awtomatikament ittaffi l-pressjoni.

Disinn strutturali anti-statiku:

Sabiex jiġu evitati xrar statiċi kkawżati mill-frizzjoni bejn il-ballun u s-sedil tal-valv meta tħaddem il-valv, apparat anti-statiku huwa installat fuq il-valv tal-ballun li jżomm f'wiċċ l-ilma.

Dawn l-apparati jiddevjaw il-ħlas li jakkumula fuq l-isfera biex jipprevjenu xrar perikolużi mill-elettriku statiku.

Fil-qosor, id-disinn tal-istruttura tas-siġillar tal-valv tal-ballun li jżomm f'wiċċ l-ilma jikkunsidra b'mod komprensiv ħafna aspetti bħall-għażla tal-materjal, it-trattament tal-wiċċ, it-tqassim strutturali, u l-karatteristiċi tas-sikurezza biex jiżgura li l-valv jista 'jipprovdi prestazzjoni affidabbli tas-siġillar taħt diversi kundizzjonijiet tax-xogħol.
